BLOQ4³ Mikron – Ultimative Präzision im Mikrometerbereich

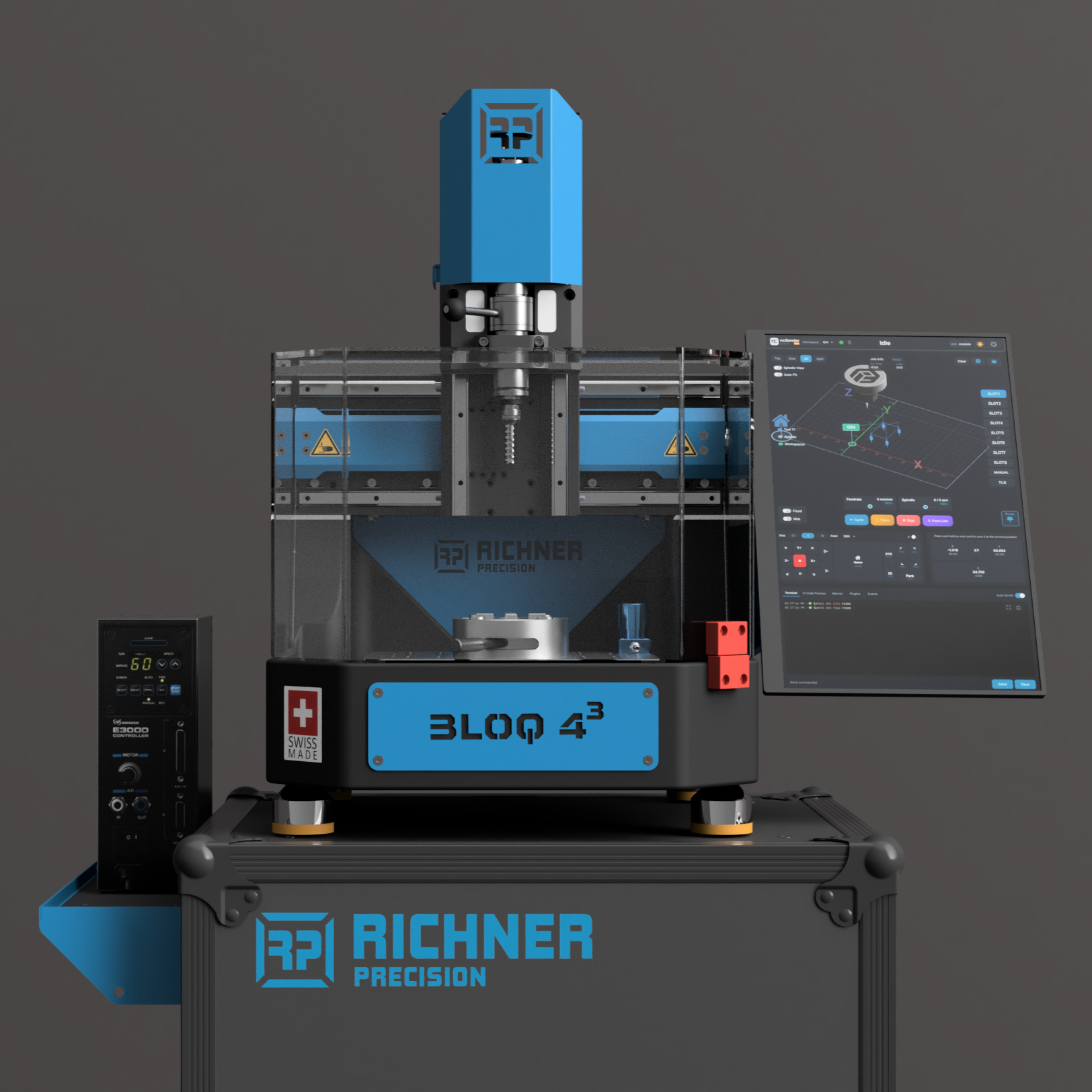

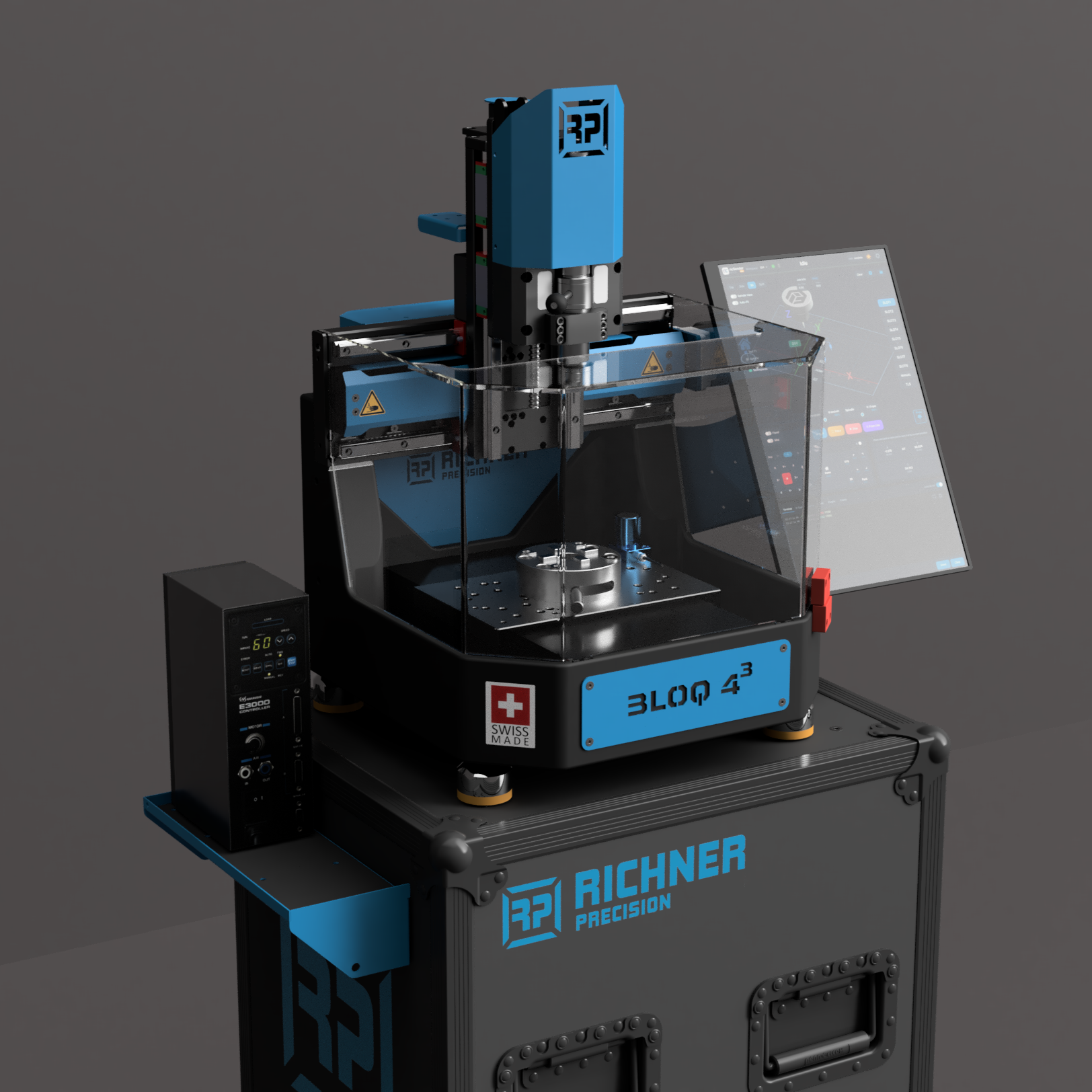

Die BLOQ4³ Mikron ist eine hochspezialisierte Ultra-Präzisions-CNC-Fräsmaschine, entwickelt für Mikrobearbeitung, Uhrenindustrie und die Fertigung hochgenauer Kleinteile.
Sie richtet sich an Anwender, bei denen nicht Materialabtrag im Vordergrund steht, sondern absolute Genauigkeit, feinste Oberflächen und reproduzierbare Ergebnisse im Mikrometerbereich.

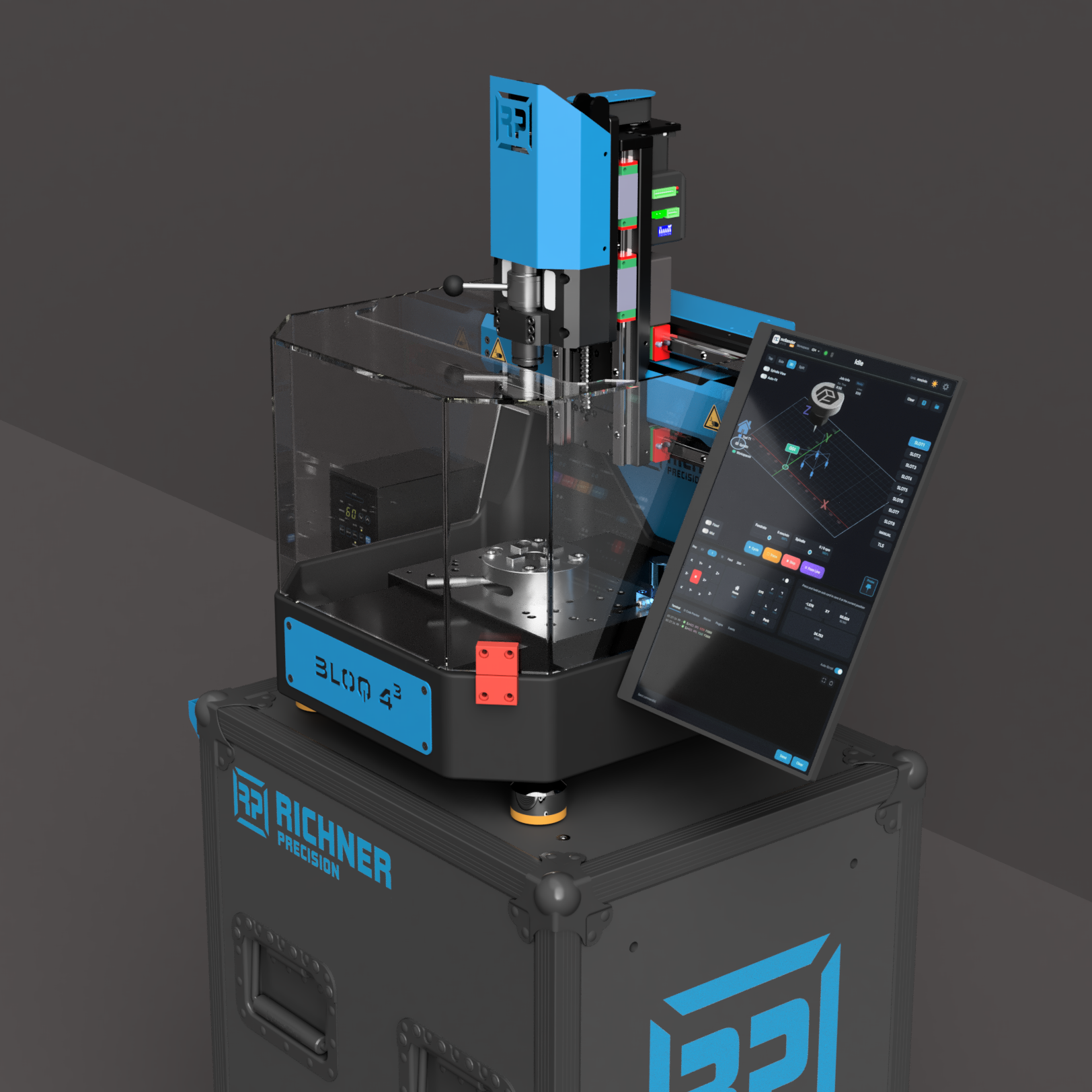

Im Zentrum der Maschine steht ein monolithischer Castolith™-Rahmen aus Gusseisen – vollständig ohne Verschraubungen oder Schweisskonstruktionen. In Kombination mit spannungsarm geglühten und präzisionsbearbeiteten Stahlkomponenten entsteht eine extrem steife, vibrationsarme Struktur als Grundlage für stabile Prozesse auf höchstem Niveau.

Alle relevanten Funktionsflächen – insbesondere die Aufnahmen für Linearführungen – werden präzisionsgeschliffen. Der massive Arbeitstisch ist ebenfalls geschliffen und bewusst ohne T-Nuten ausgeführt, um maximale Ebenheit und Stabilität zu gewährleisten. Stattdessen ist die Maschine für 3R Macro Nullpunktspannsysteme vorbereitet, was schnelle, reproduzierbare Rüstvorgänge ermöglicht.

Für die Mikrobearbeitung kommt eine Hochgeschwindigkeitsspindel von Nakanishi mit bis zu 60’000 U/min zum Einsatz. Mit einem Rundlauf von nur 0.001 mm eignet sie sich ideal für kleinste Werkzeuge und feinste Oberflächenbearbeitung.

Die Vorschubachsen basieren auf geschliffenen C3-Kugelumlaufspindeln (1202) in Kombination mit TBI-Linearführungen. Zusammen mit geschlossenen Servoantrieben ergibt sich ein äusserst ruhiges, spielfreies Bewegungsverhalten mit hoher Dynamik und präziser Interpolation – entscheidend für Konturen im Mikrometerbereich.

Gesteuert wird die Maschine über die Standalone-Steuerung Dominator Compact mit 32-Bit-Architektur und NCSender Pro Software. Ein 16"-Touchscreen ist bereits integriert und ermöglicht eine direkte, moderne Maschinenbedienung ohne externen Rechner.

Die BLOQ4³ Mikron ist konsequent auf Präzision ausgelegt – auch in der Montage. Erhöhter Aufwand bei Ausrichtung und Aufbau stellt sicher, dass die Maschine ihre Genauigkeit langfristig hält.

Technische Genauigkeit:

• Auflösung: 0.0005 mm
• Positioniergenauigkeit: ≤ 0.008 mm
• Wiederholgenauigkeit: ≤ 0.004 mm

Mit Verfahrwegen von 250 × 162 × 150 mm und einer Stellfläche von nur 400 × 400 mm bietet die BLOQ4³ Mikron industrielle Präzision auf minimalem Raum.

Sie ist die ideale Lösung für:

• Mikromechanik
• Uhrenindustrie
• Feinwerktechnik
• Prototyping kleinster Präzisionsteile

Ab CHF 19’900.– setzt die BLOQ4³ Mikron neue Massstäbe im Bereich kompakter Ultra-Präzisions-CNC-Maschinen.

BLOQ4³ Mikron – wenn Mikrometer entscheiden.

Castolith™ -Rahmen

Der Castolith-Rahmen ist eine eigens entwickelte, durchgängige Maschinenstruktur, die vollständig aus einem einzigen Eisenguss gefertigt wird. In einem einzigen Gussvorgang entstehen der Grundrahmen, die seitlichen Portalsupporte sowie die untere Umhausung inklusive integriertem Wasser- und Spänebecken - ohne angeschraubte Zusatzteile oder Schweißverbindungen.

Nach dem Guss wird der Rohkörper weichgeglüht, um innere Spannungen vollständig abzubauen, und anschließend von allen Seiten präzise überfräst. Das Ergebnis ist eine hochsteife, spannungsfreie und verwindungsarme Struktur, die exakt auf industrielle Bearbeitungskräfte ausgelegt ist - einzigartig in dieser Maschinenklasse.

FEM-Simulation: Nachweis der strukturellen Reserven der BLOQ5³

Zur Beurteilung der Rahmensteifigkeit wurde der Castolith™-Rahmen der BLOQ4³ (etwas kleiner als BLOQ5³ ) einer Finite-Elemente-Analyse (FEM) unterzogen. Ziel war nicht nur die Validierung der Struktur unter Betriebsbedingungen, sondern insbesondere die Bewertung der mechanischen Reserven bei stark überhöhten Belastungen.

Hierfür wurden Kräfte von 1000 N – ein Mehrfaches typischer Prozesskräfte – in X-, Y- und Z-Richtung an den Montagepunkten des X-Portals eingeleitet. Die Verformungen wurden relativ zu den Befestigungspunkten der Y-Linearschienen ausgewertet - exakt an der mechanischen Schnittstelle, an der die Rahmenstruktur ihre Steifigkeit unter Beweis stellen muss.

Ergebnisse der Simulation:

• X-Richtung: 0.008 mm bis 0.014 mm

• Y-Richtung: 0.006 mm bis 0.012 mm

• Z-Richtung: 0.003 mm bis 0.004 mm

Trotz dieser bewusst stark überdimensionierten Prüflasten zeigte der Castolith™-Rahmen nur minimale Verformungen - ein klarer Beleg für seine hohe Eigensteifigkeit und strukturelle Robustheit.

Fazit:

Die FEM-Simulation belegt eindrucksvoll: Die BLOQ4³ verfügt über großzügige Steifigkeitsreserven und bleibt selbst unter extremer Belastung formstabil. Eine ideale Voraussetzung für prozesssichere Zerspanung mit hoher Wiederholgenauigkeit - auch bei dynamischen Anwendungen.
