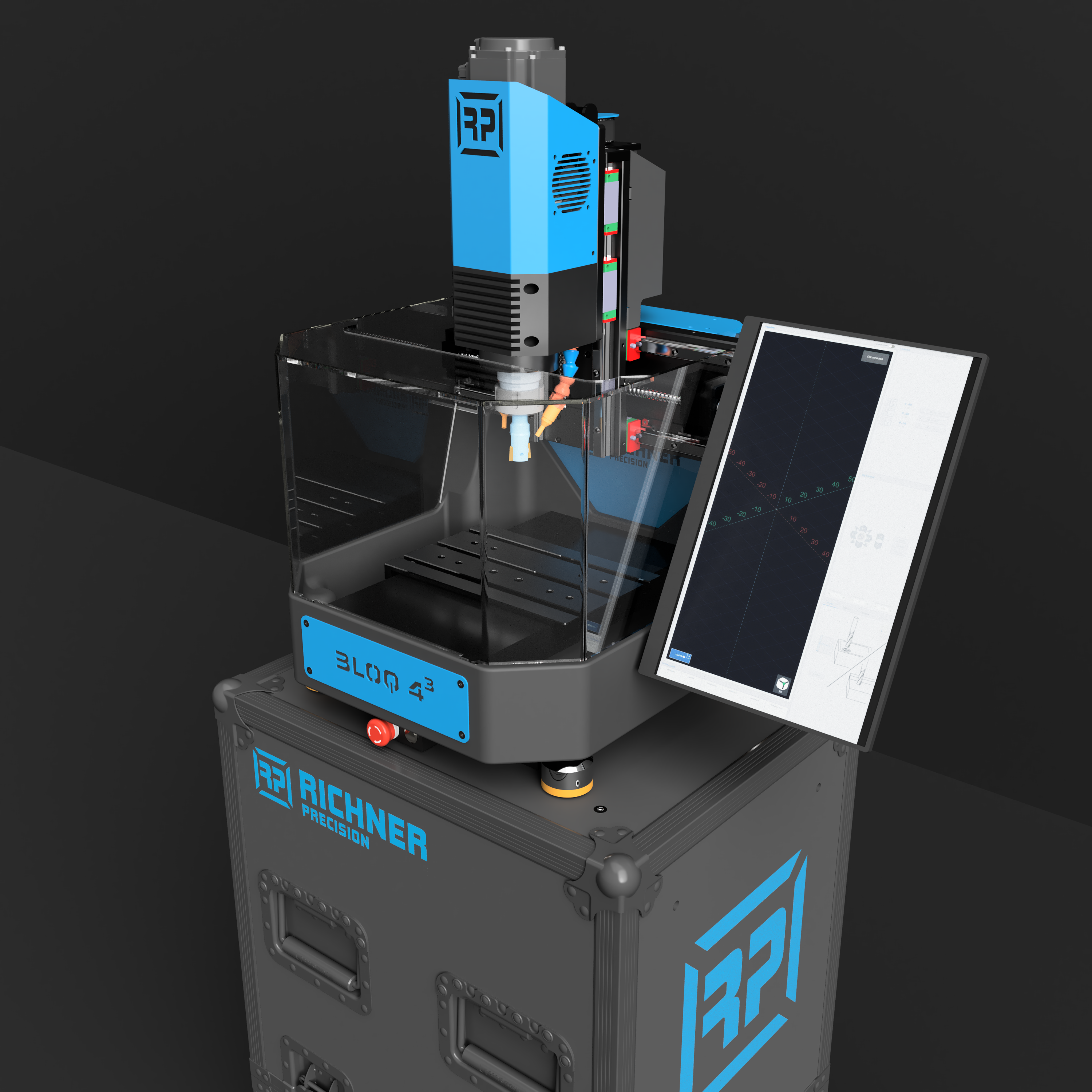

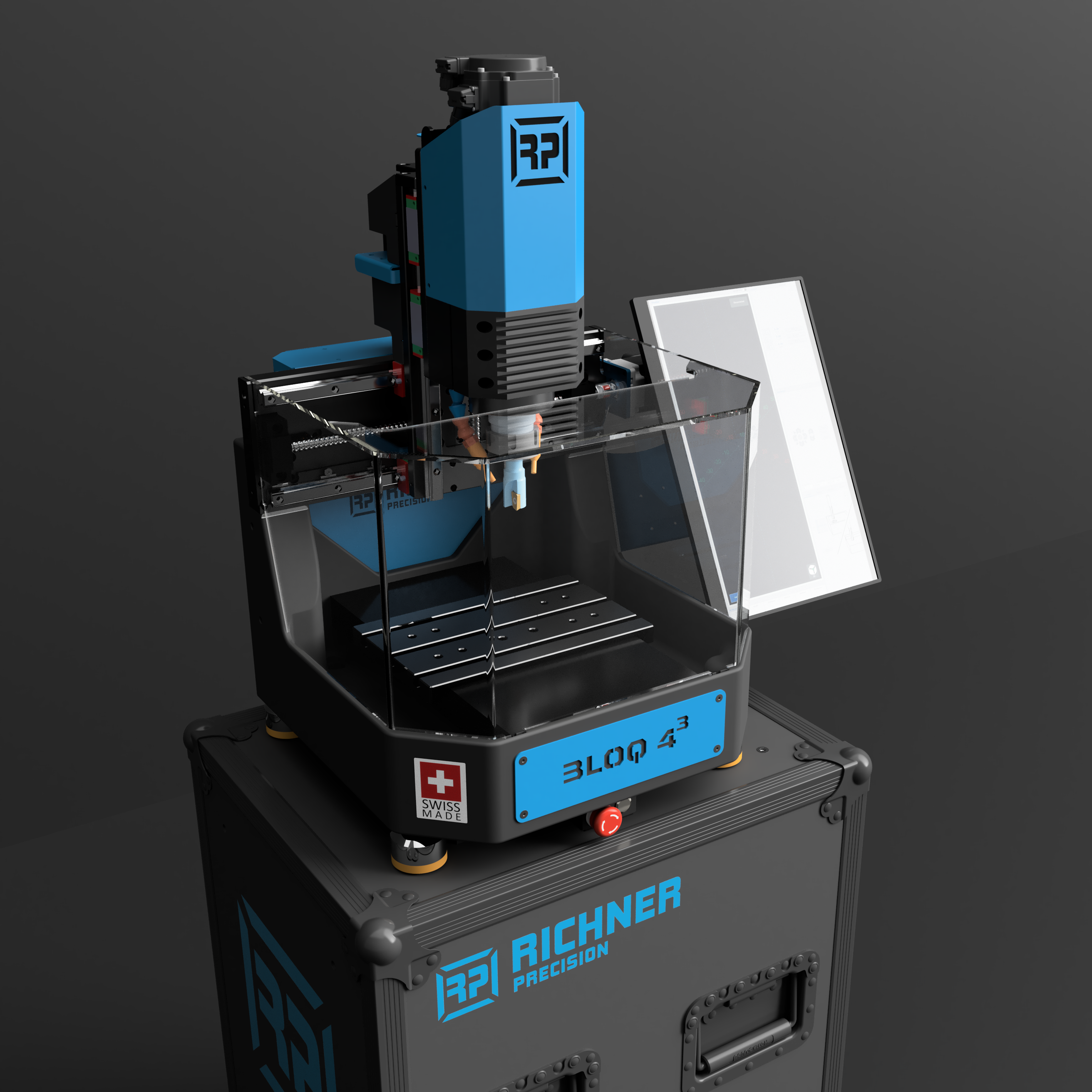

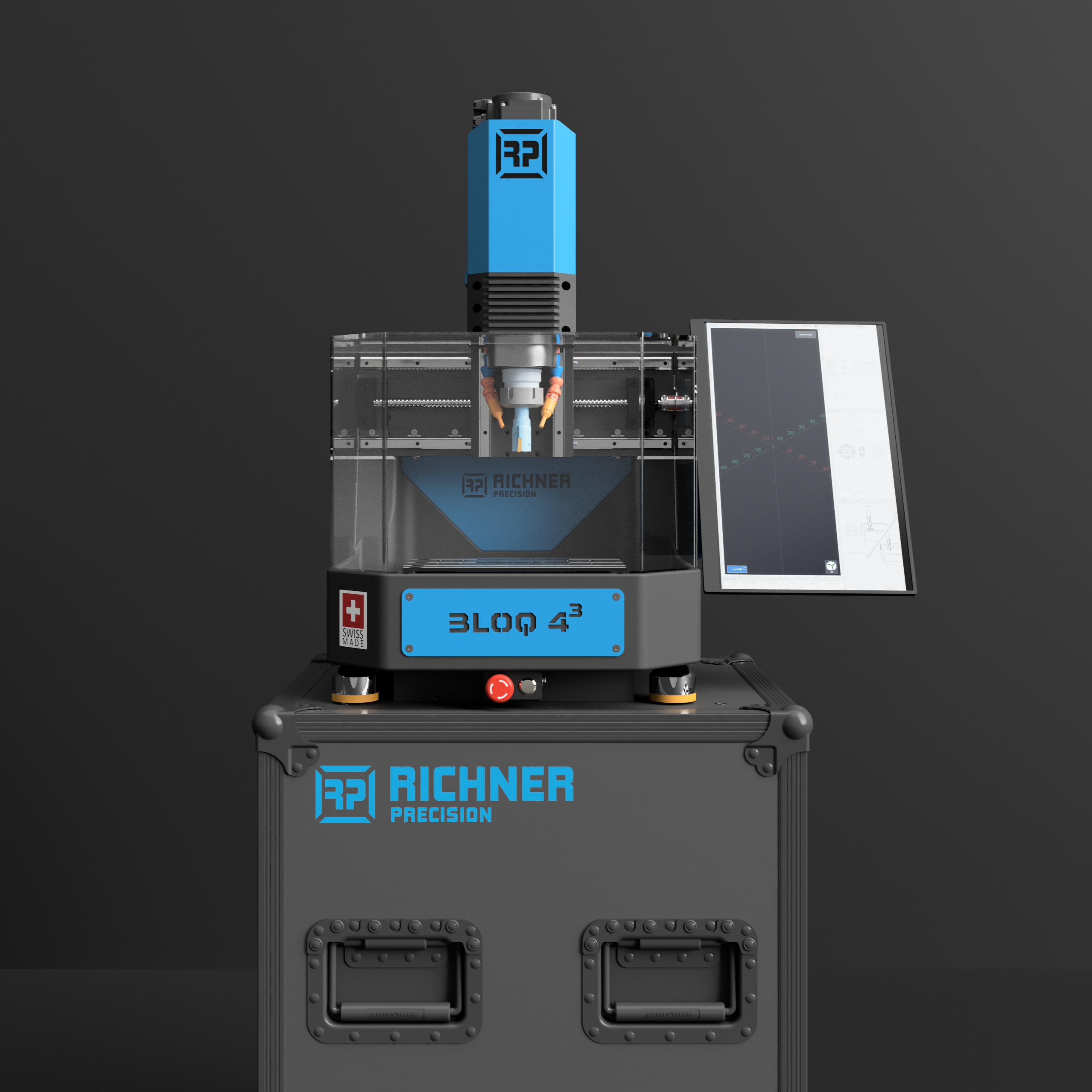

BLOQ4³ – Kompakte CNC. Maximale Leistung.

Die BLOQ4³ ist eine kompromisslos konstruierte CNC-Fräsmaschine für alle, die Präzision, Stabilität und Leistung in einem kompakten Format verlangen. Entwickelt für die Bearbeitung von Aluminium, Stahl bis hin zu Titan, bietet sie ein Niveau an Steifigkeit und Fertigungsqualität, das in dieser Grösse und Preisklasse weltweit einzigartig ist.

Das Fundament der BLOQ4³ bildet der eigens entwickelte Castolith™-Rahmen aus Gusseisen. Zusammen mit sämtlichen Stahl-Rahmenteilen wird er nach dem Giessen weichgeglüht und anschliessend CNC-bearbeitet. Der Rahmen wird dabei in acht Umspannungen von allen Seiten exakt überfräst. Alle Führungsflächen der Stahl-Rahmenteile werden zusätzlich präzisionsgeschliffen. Auch der Bearbeitungstisch mit T-Nuten wird weichgeglüht und beidseitig geschliffen – für maximale Stabilität, Ebenheit und Spannkraft.

Hinzu kommen C5-Kugelumlaufspindeln, 15 mm Linearführungen und leistungsstarke Servoantriebe mit spielfreien Kupplungen – für Vorschübe bis 8 m/min, exzellente Wiederholgenauigkeit und dauerhaft ruhigen Lauf.

Die integrierte Dominator SE 32-Bit-4-Achsen-Steuerung läuft komplett Standalone – benötigt also keinen zusätzlich angeschlossenen Computer. Optional ist ein hochwertiger Touchscreen mit Halterung erhältlich. Für den professionellen Einsatz bietet die BLOQ4³ eine komplett geschlossene Umhausung mit Siemens Sicherheits-Türschaltern, zusätzlichem Not-Aus und durchdachtem Bedienfeld – ideal für Werkstätten, Ausbildungsplätze oder industrielle Umgebungen.

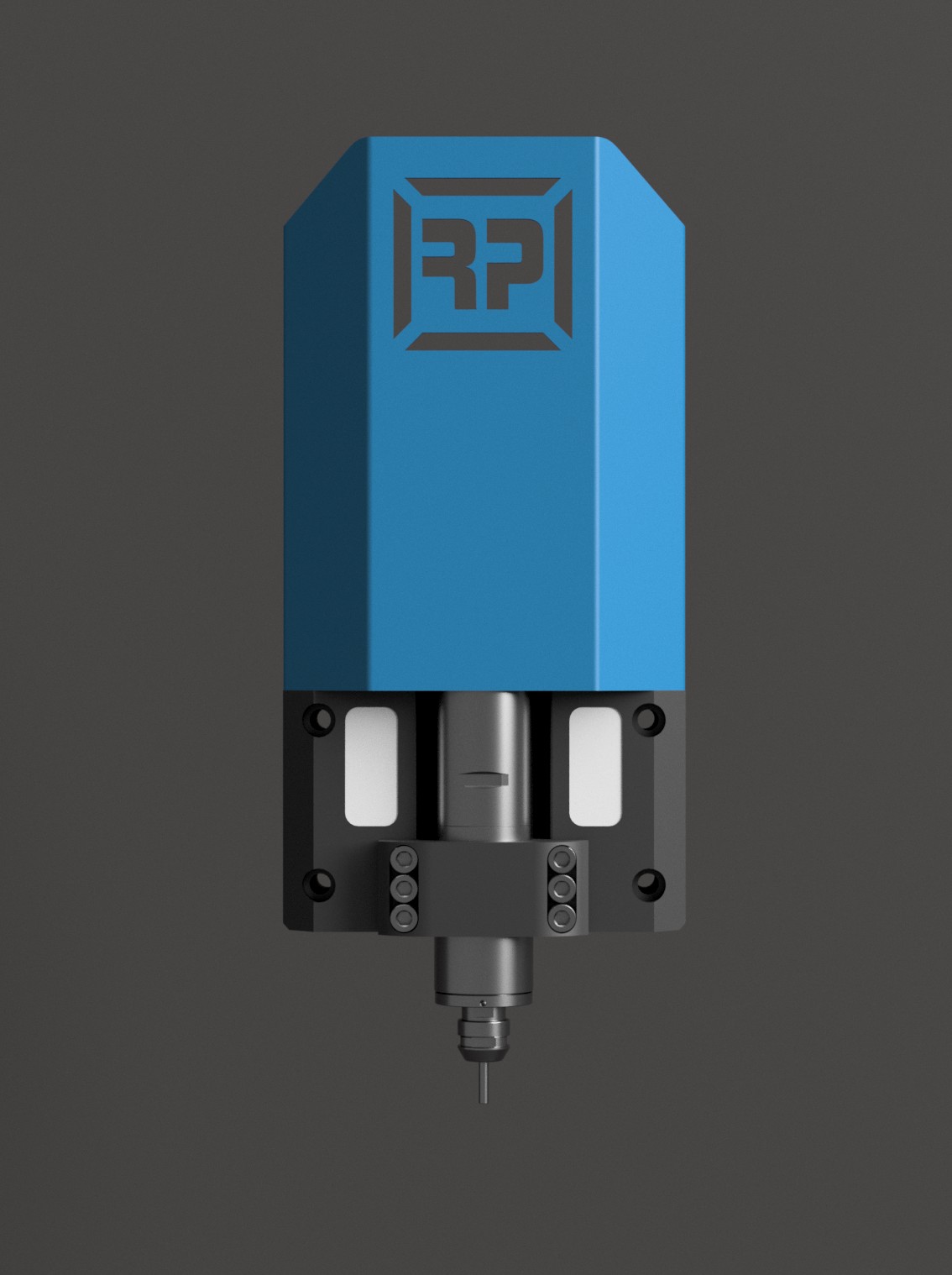

Wer maximale Zerspanleistung benötigt, wählt die High-Torque-Stahlspindel mit ER32-Aufnahme: ein kraftvoller Servo-Antrieb mit bis zu 14-fachem Drehmoment, speziell für grössere Werkzeuge, harte Legierungen und aggressive Zustellungen.

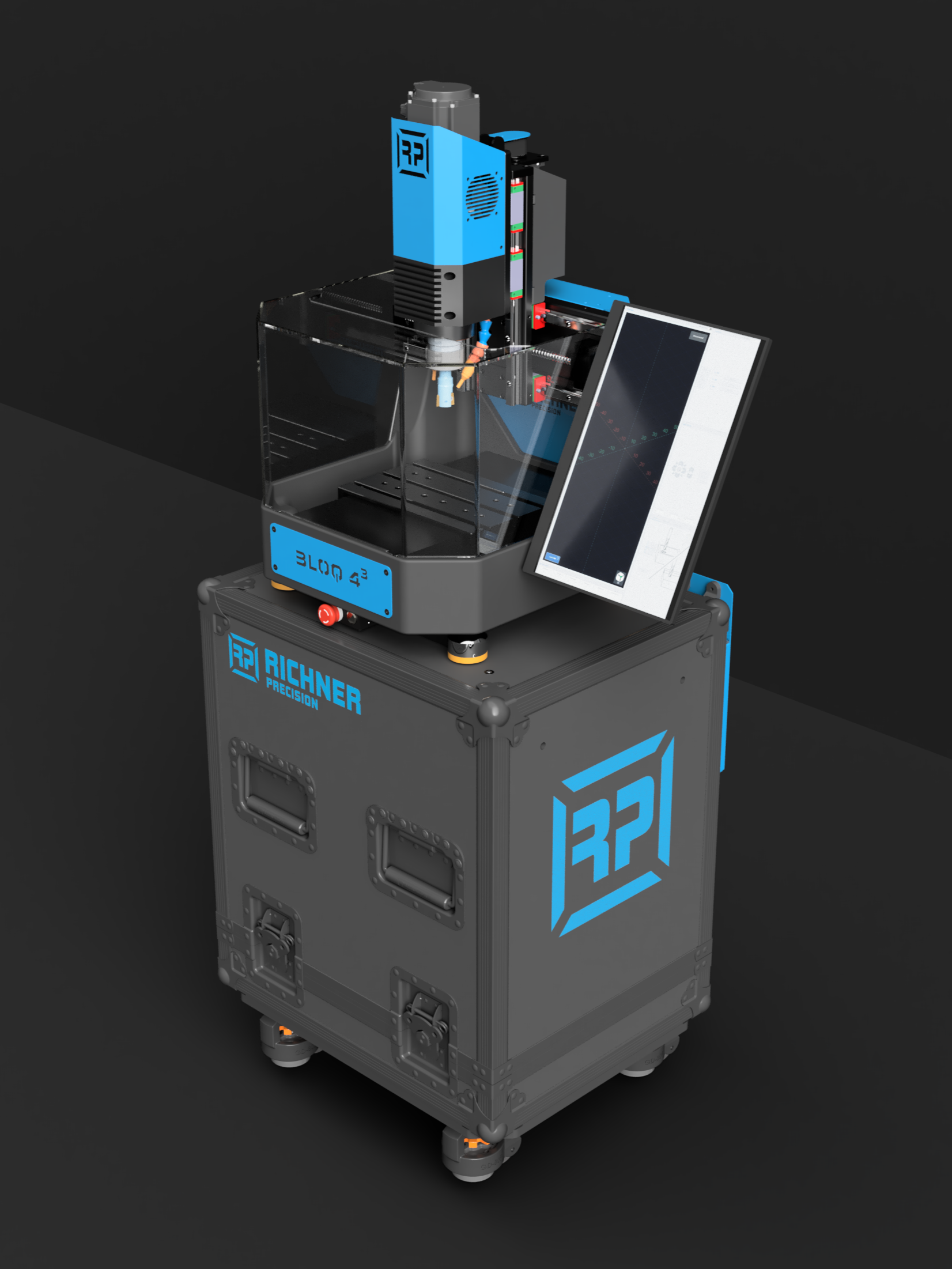

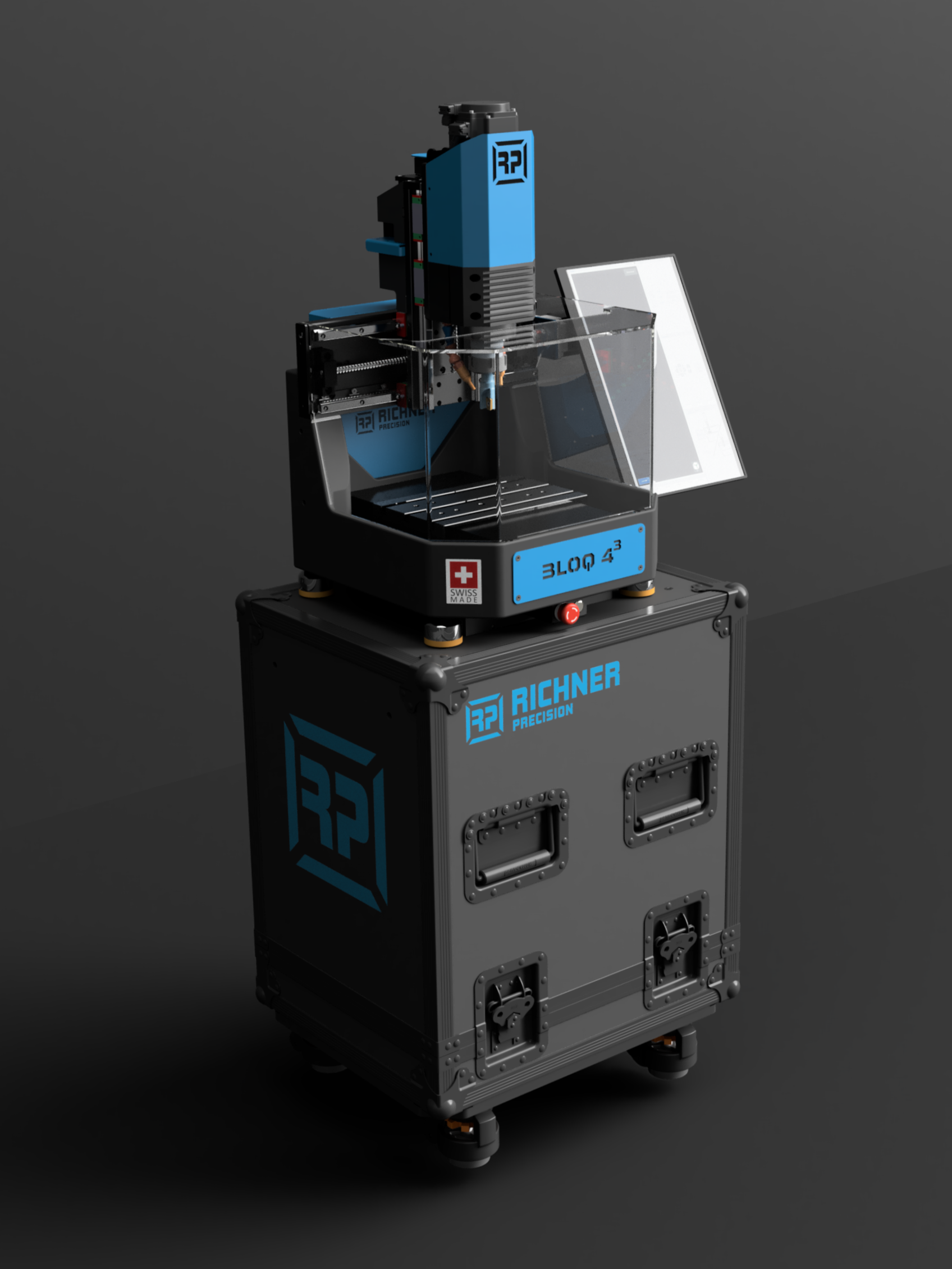

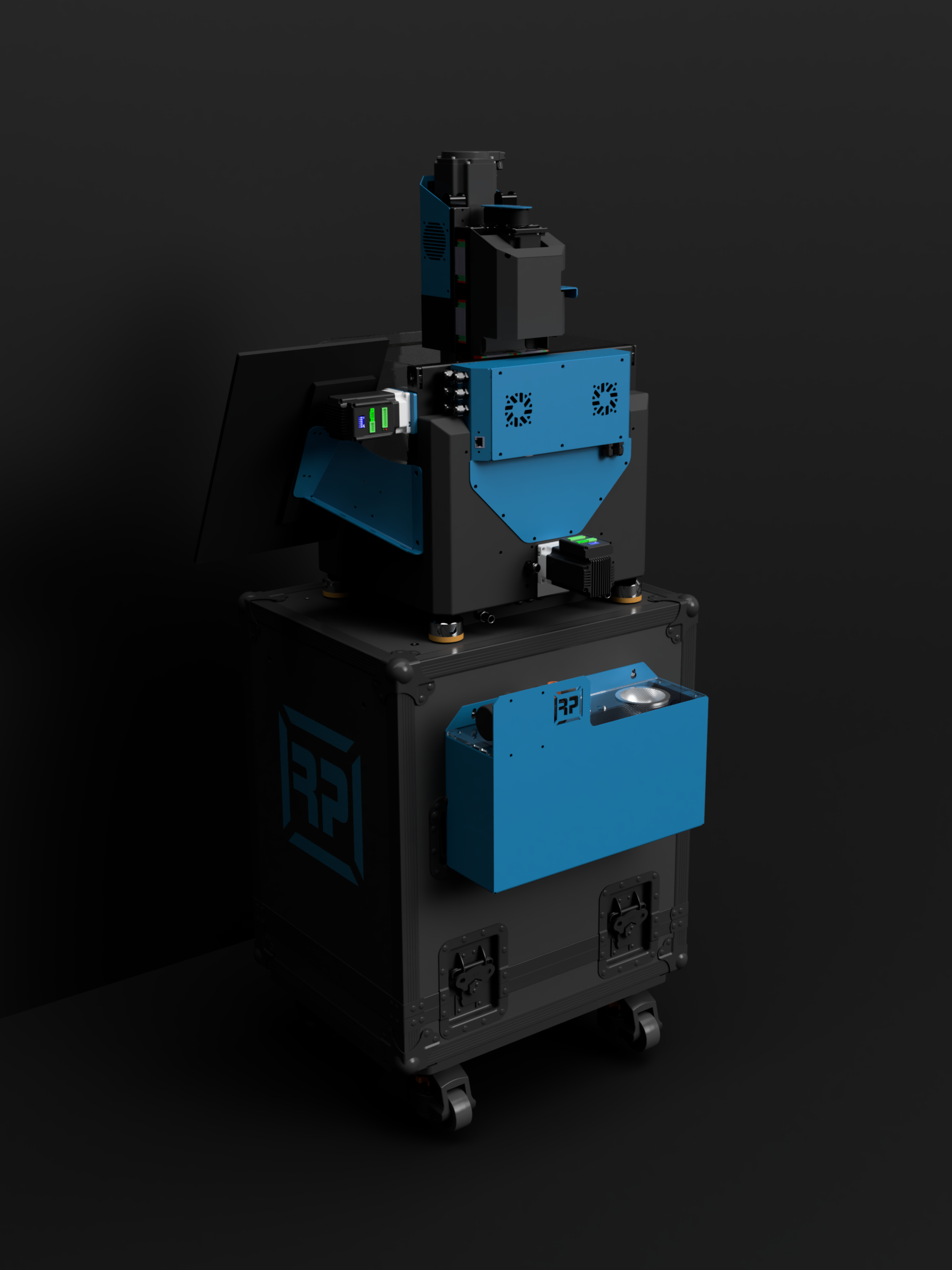

Das clevere, mitgelieferte modulare Case-System dient als Transportkiste, Maschinenunterbau und bietet Montagepunkte für Zubehör wie Kühlwassertank, Seitentische, Ablagen oder Spannmittel. Damit ist die BLOQ4³ nicht nur leistungsfähig, sondern auch äusserst vielseitig einsetzbar.

Ab CHF 7000.– setzt die BLOQ4³ neue Massstäbe im Bereich kompakter CNC-Fräsmaschinen.

BLOQ4³ – gebaut für höchste Ansprüche auf kleinem Raum.

Castolith™ -Rahmen

Der Castolith-Rahmen ist eine eigens entwickelte, durchgängige Maschinenstruktur, die vollständig aus einem einzigen Eisenguss gefertigt wird. In einem einzigen Gussvorgang entstehen der Grundrahmen, die seitlichen Portalsupporte sowie die untere Umhausung inklusive integriertem Wasser- und Spänebecken - ohne angeschraubte Zusatzteile oder Schweißverbindungen.

Nach dem Guss wird der Rohkörper weichgeglüht, um innere Spannungen vollständig abzubauen, und anschließend von allen Seiten präzise überfräst. Das Ergebnis ist eine hochsteife, spannungsfreie und verwindungsarme Struktur, die exakt auf industrielle Bearbeitungskräfte ausgelegt ist - einzigartig in dieser Maschinenklasse.

FEM-Simulation: Nachweis der strukturellen Reserven der BLOQ4³

Zur Beurteilung der Rahmensteifigkeit wurde der Castolith™-Rahmen der BLOQ4³ einer Finite-Elemente-Analyse (FEM) unterzogen. Ziel war nicht nur die Validierung der Struktur unter Betriebsbedingungen, sondern insbesondere die Bewertung der mechanischen Reserven bei stark überhöhten Belastungen.

Hierfür wurden Kräfte von 1000 N – ein Mehrfaches typischer Prozesskräfte – in X-, Y- und Z-Richtung an den Montagepunkten des X-Portals eingeleitet. Die Verformungen wurden relativ zu den Befestigungspunkten der Y-Linearschienen ausgewertet - exakt an der mechanischen Schnittstelle, an der die Rahmenstruktur ihre Steifigkeit unter Beweis stellen muss.

Ergebnisse der Simulation:

• X-Richtung: 0.008 mm bis 0.014 mm

• Y-Richtung: 0.006 mm bis 0.012 mm

• Z-Richtung: 0.003 mm bis 0.004 mm

Trotz dieser bewusst stark überdimensionierten Prüflasten zeigte der Castolith™-Rahmen nur minimale Verformungen - ein klarer Beleg für seine hohe Eigensteifigkeit und strukturelle Robustheit.

Fazit:

Die FEM-Simulation belegt eindrucksvoll: Die BLOQ4³ verfügt über großzügige Steifigkeitsreserven und bleibt selbst unter extremer Belastung formstabil. Eine ideale Voraussetzung für prozesssichere Zerspanung mit hoher Wiederholgenauigkeit - auch bei dynamischen Anwendungen.
