Castolith™ -Rahmen

Der Castolith-Rahmen ist eine eigens entwickelte, durchgängige Maschinenstruktur, die vollständig aus einem einzigen Eisenguss gefertigt wird. In einem einzigen Gussvorgang entstehen der Grundrahmen, die seitlichen Portalsupporte sowie die untere Umhausung inklusive integriertem Wasser- und Spänebecken - ohne angeschraubte Zusatzteile oder Schweißverbindungen.

Nach dem Guss wird der Rohkörper weichgeglüht, um innere Spannungen vollständig abzubauen, und anschließend von allen Seiten präzise überfräst. Das Ergebnis ist eine hochsteife, spannungsfreie und verwindungsarme Struktur, die exakt auf industrielle Bearbeitungskräfte ausgelegt ist - einzigartig in dieser Maschinenklasse.

FEM-Simulation: Nachweis der strukturellen Reserven der BLOQ4³

Zur Beurteilung der Rahmensteifigkeit wurde der Castolith™-Rahmen der BLOQ4³ einer Finite-Elemente-Analyse (FEM) unterzogen. Ziel war nicht nur die Validierung der Struktur unter Betriebsbedingungen, sondern insbesondere die Bewertung der mechanischen Reserven bei stark überhöhten Belastungen.

Hierfür wurden Kräfte von 1000 N – ein Mehrfaches typischer Prozesskräfte – in X-, Y- und Z-Richtung an den Montagepunkten des X-Portals eingeleitet. Die Verformungen wurden relativ zu den Befestigungspunkten der Y-Linearschienen ausgewertet - exakt an der mechanischen Schnittstelle, an der die Rahmenstruktur ihre Steifigkeit unter Beweis stellen muss.

Ergebnisse der Simulation:

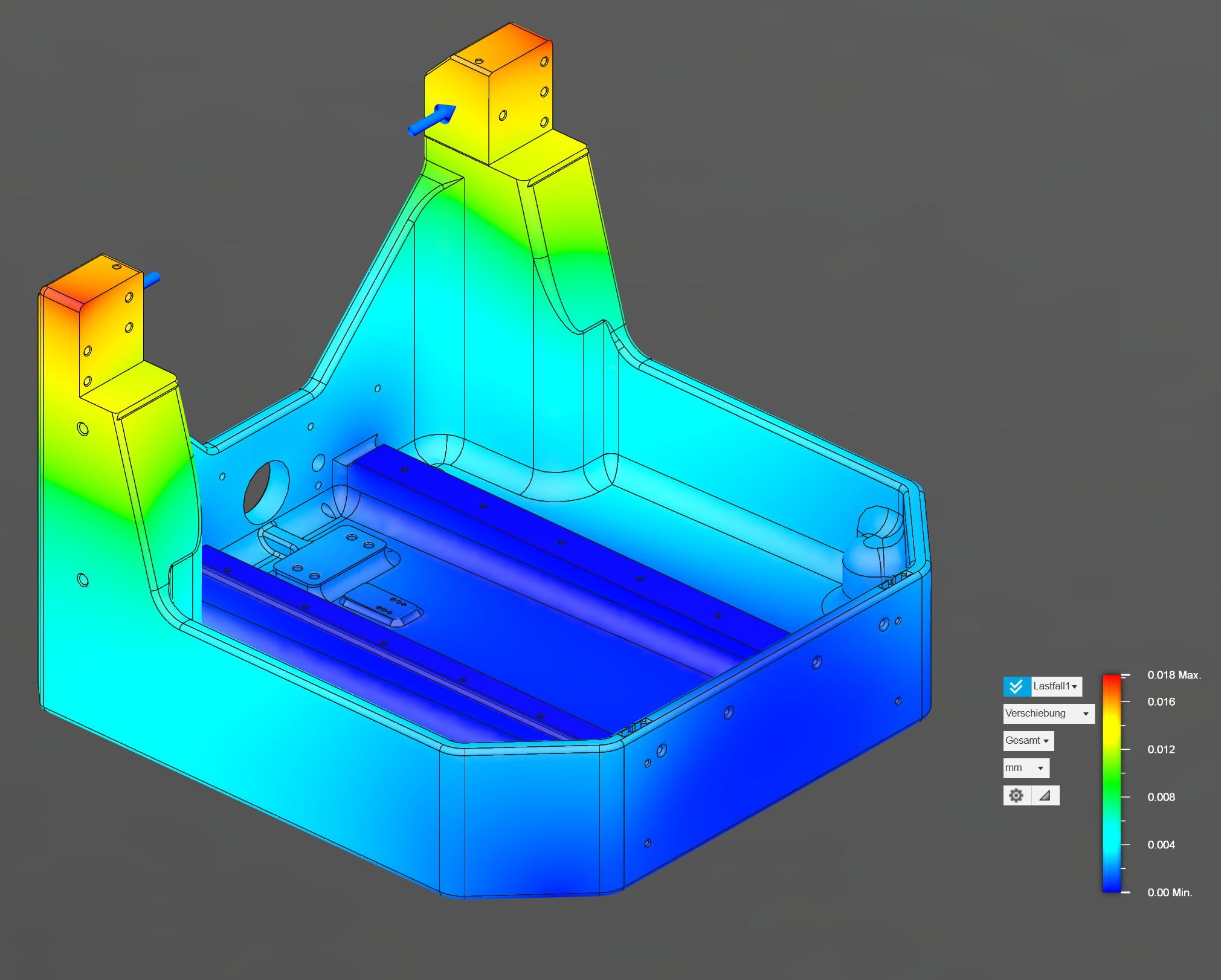

• X-Richtung: 0.008 mm bis 0.014 mm

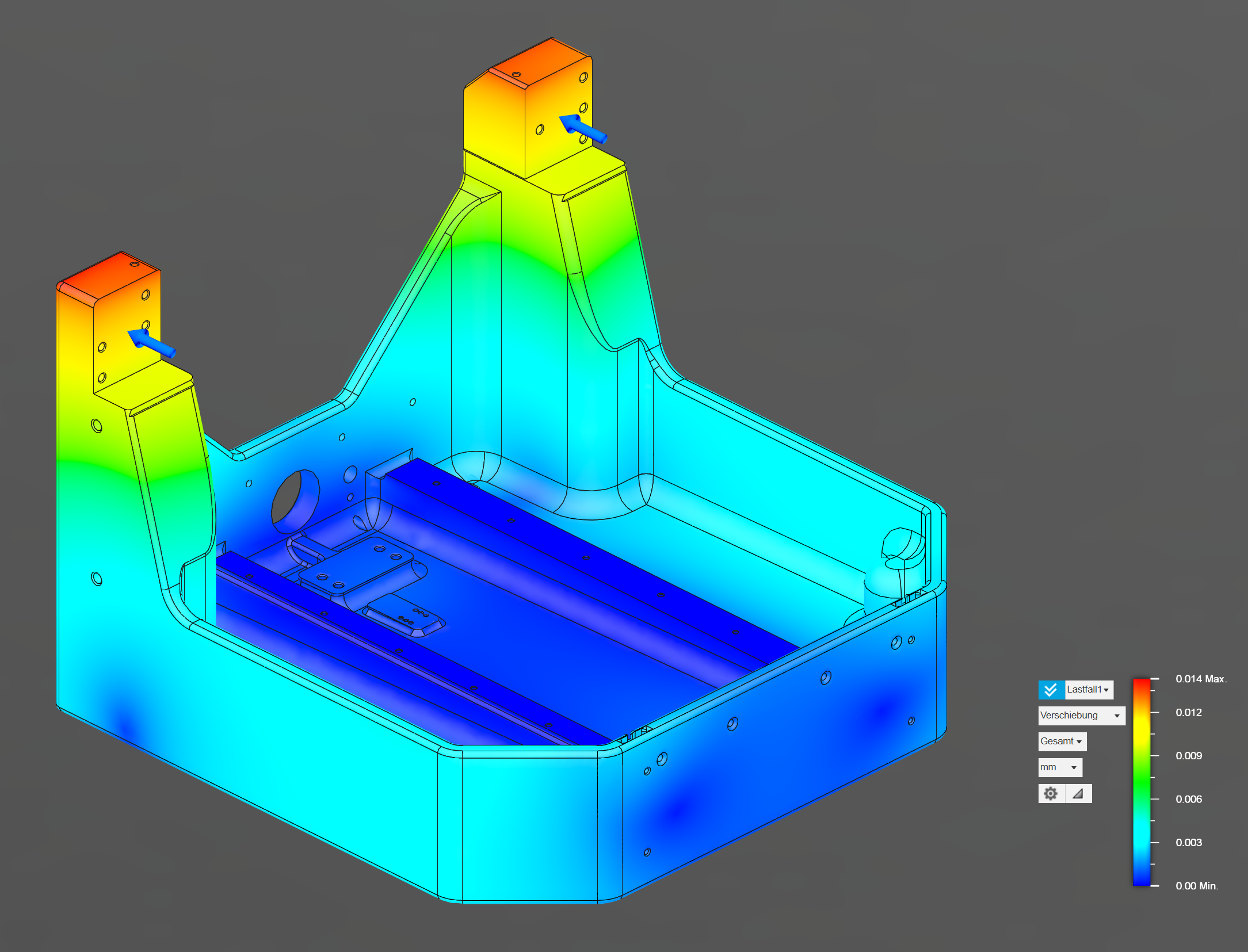

• Y-Richtung: 0.006 mm bis 0.012 mm

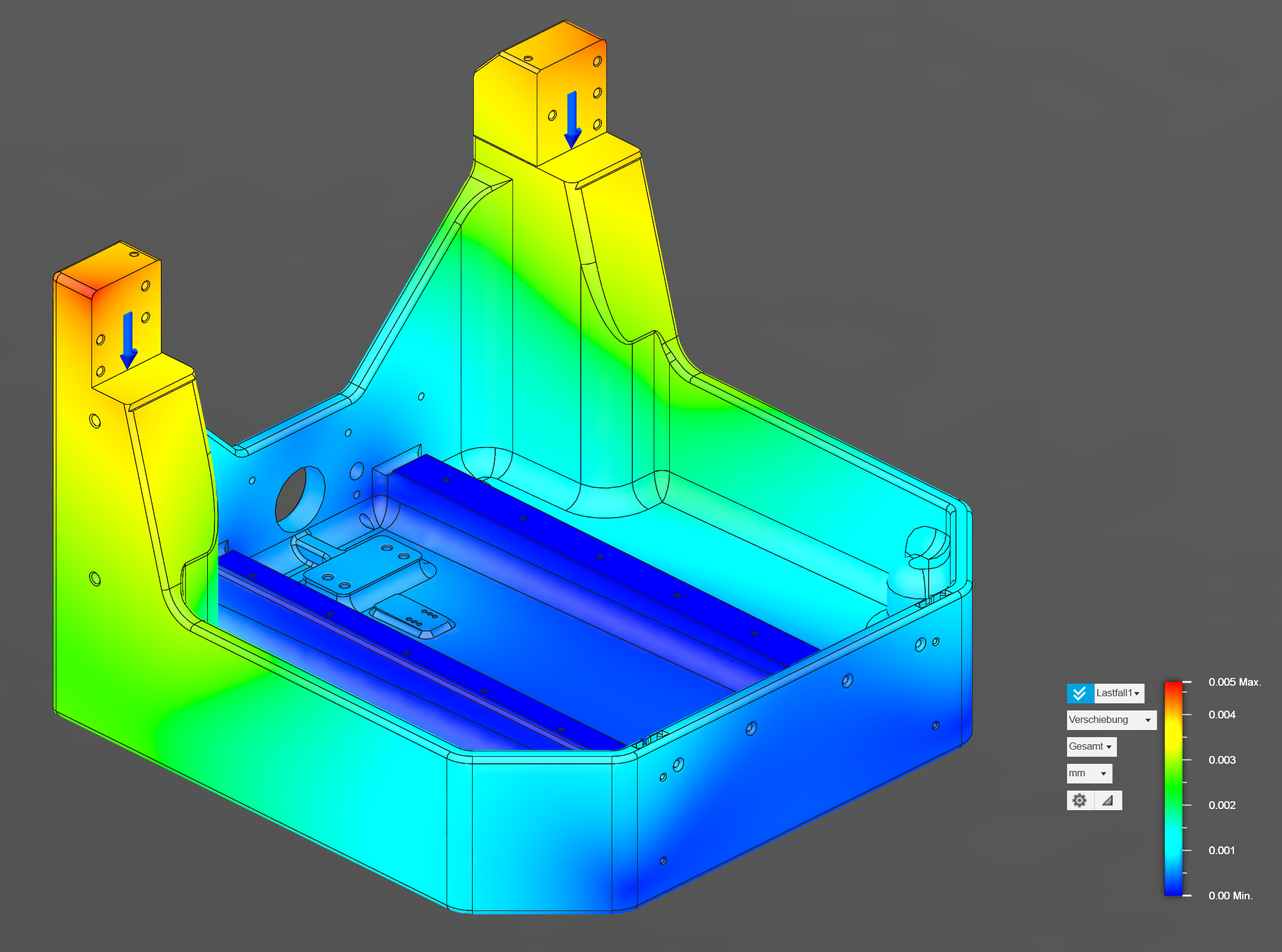

• Z-Richtung: 0.003 mm bis 0.004 mm

Trotz dieser bewusst stark überdimensionierten Prüflasten zeigte der Castolith™-Rahmen nur minimale Verformungen - ein klarer Beleg für seine hohe Eigensteifigkeit und strukturelle Robustheit.

Fazit:

Die FEM-Simulation belegt eindrucksvoll: Die BLOQ4³ verfügt über großzügige Steifigkeitsreserven und bleibt selbst unter extremer Belastung formstabil. Eine ideale Voraussetzung für prozesssichere Zerspanung mit hoher Wiederholgenauigkeit - auch bei dynamischen Anwendungen.
